本节定位：截面图是图形推理空间类题型的重要考点，近年来考查频率逐渐上升，题目难度也在不断增加。截面图题目的核心难点在于"空间切割想象"和"截面形状判断"，很多考生在面对复杂立体图形或镂空结构时容易出错。截面图与三视图、立体拼合等题型有密切联系，掌握截面图的解题方法对于全面攻克空间类题目至关重要。本节将系统讲解截面图的基本概念、切割原则、常见立体图形的截面特征、解题技巧，帮助你快速准确地解决截面图问题，突破空间切割想象的瓶颈。

一、考点识别

识别特征

核心判断标准：题干给出立体图形，要求判断从某个角度切割后得到的截面形状，或判断哪个图形不可能是该立体图形的截面。

截面图题目的典型特征是给出一个立体图形（如正方体、圆柱、圆锥或组合体），要求判断用平面切割该图形后，切口处的断面形状是什么；或者反过来，给出几个平面图形，要求判断哪个不可能是该立体图形的截面。这类题目考查的是空间切割想象能力和截面形状判断能力。

典型题干特征：

  • 题干给出立体图形，问"将其从任一面剖开，下列哪项不可能是该立体图形的截面"
  • 题干给出立体图形和切割平面（如经过P、Q、R三点的平面），要求选择正确的截面
  • 题干明确标注"截面图"、"剖面"、"切面"等术语
  • 题干给出组合立体图形或镂空立体图形，要求判断截面
  • 选项给出多个平面图形，要求选择可能或不可能的截面

截面图的基本概念

什么是截面图：截面图是指用一个无限大的平面切割立体图形，切口处的断面在二维平面上的投影图形。截面图是立体图形被切割后的"伤口"形状，是三维图形降维到二维平面的结果。

截面图与剖面图的区别：

  • 截面图：用平面切割立体图形，切口处的断面形状，是二维图形
  • 剖面图：用平面将立体图形剖开，对剖开部分进行正投影得到的图形，类似于三视图
  • 关键区别：截面图只看切口的形状，剖面图要看剖开后的整体投影

截面图的两大核心原则

原则一：一刀切到底

用平面切割立体图形时，必须一刀连续切割，不能中途停顿或拐弯。这意味着切割平面是一个完整的平面，切割路径是连续的。

  • 点在线上：截面图上的点来自立体图形的棱（边）。切割平面与立体图形的棱相交，产生截面上的点
  • 线在面上：截面图上的线来自立体图形的面。切割平面与立体图形的面相交，产生截面上的线
  • 不能拐弯：切割平面是平的，不能弯曲，因此截面的边界线是连续的直线或曲线，不能有折线

原则二：降维思想

截面图是三维立体图形降维到二维平面的结果。立体图形有长、宽、高三个维度，截面图只有长、宽两个维度。

  • 维度降低：立体图形的"体"变成截面图的"面"
  • 信息丢失：截面图只能反映切口处的形状，无法反映立体图形的整体结构
  • 投影关系：截面图是切口在二维平面上的投影，类似于三视图的投影原理

截面图的通用特性

特性一：截面边数与立体图形面数的关系

截面的边数不会超过立体图形的面数。这是因为切割平面最多与立体图形的每个面相交一次，每次相交产生一条边。

  • 正方体：有6个面，截面最多有6条边（六边形），不可能截出七边形或更多边的图形
  • 三棱柱：有5个面，截面最多有5条边（五边形）
  • 圆柱：有3个面（2个底面+1个侧面），截面最多有3条边（但侧面是曲面，可能产生曲线）

特性二：直线立体图形的截面无曲线

如果立体图形完全由平面组成（如正方体、长方体、棱柱、棱锥），则截面永远不会出现曲线，只能是直线图形。

  • 正方体、长方体：截面只能是三角形、四边形、五边形、六边形，不可能有曲线
  • 三棱柱、四棱锥：截面只能是多边形，不可能有曲线
  • 判断依据：平面与平面相交只能产生直线，不可能产生曲线

特性三：曲面立体图形的截面规律

如果立体图形包含曲面（如圆柱、圆锥、球体），截面可能出现曲线，具体取决于切割方向。

  • 垂直竖切：切割平面垂直于曲面的轴线，截面是直线图形。例如，圆柱垂直竖切得到矩形
  • 非垂直切：切割平面斜着切过曲面，截面会出现曲线。例如，圆柱斜切得到椭圆
  • 关键判断：斜切过曲面必有曲线，这是截面图题目的重要考点

特性四：三视图与截面图的关系

立体图形的三视图（主视图、俯视图、侧视图）的形状，基本上都可以通过特定方向的截面得到。简记为：三视图基本都能截出。

  • 正面竖切：沿正面方向垂直切割，可以得到与主视图形状一致的截面
  • 水平横切：沿水平方向切割，可以得到与俯视图形状一致的截面
  • 侧面竖切：沿侧面方向垂直切割，可以得到与侧视图形状一致的截面
  • 应用技巧：如果不确定某个截面是否可能，可以参考三视图进行验证——如果某个形状连三视图都不是，那它很可能也不是该图形的截面

二、核心方法详解

方法一：常见立体图形的截面特征记忆法

基本定义：常见立体图形的截面特征记忆法是截面图解题的基础方法。通过记忆常见立体图形（如正方体、圆柱、圆锥、球体等）的截面特征和不可能出现的截面形状，可以快速排除错误选项。这是最高效的方法，适用于单一立体图形的截面判断题目。

1. 正方体的截面特征

可能的截面形状：

  • 三角形：用平面切过正方体的3个面，得到三角形截面。可以是锐角三角形、等腰三角形、等边三角形，但不可能是钝角三角形或直角三角形
  • 四边形：用平面切过正方体的4个面，得到四边形截面。可以是梯形、平行四边形、矩形、菱形、正方形，但不可能是直角梯形
  • 五边形：用平面切过正方体的5个面，得到五边形截面
  • 六边形：用平面切过正方体的6个面，得到六边形截面。最多只能是六边形，不可能截出七边形或更多边的图形

不可能的截面形状：

  • 钝角三角形：正方体的任何切割都无法得到钝角三角形。这是因为正方体的面与面之间的夹角都是90度，切割平面与面相交产生的角度不可能大于90度
  • 直角三角形：正方体的任何切割都无法得到直角三角形。虽然正方体有直角，但切割平面无法同时经过三个形成直角的棱
  • 正五边形：正方体可以截出不规则五边形，但不能截出正五边形。因为截面切过5个面时，必然切过至少2对平行面，产生至少2对平行边，而正五边形没有任何平行边，因此不可能
  • 直角梯形：正方体的切割无法得到直角梯形
  • 任何曲线图形：正方体完全由平面组成，截面不可能有曲线
  • 七边形及以上：正方体只有6个面，截面最多6条边
2. 长方体的截面特征

可能的截面形状：

  • 三角形：可以是锐角三角形、等腰三角形，但不可能是钝角三角形或直角三角形
  • 四边形：可以是梯形、平行四边形、矩形、菱形，但不可能是直角梯形。注意：一般长方体可以通过调整切割角度截出菱形；正方形只有在长方体某些边相等时才可能
  • 五边形：用平面切过长方体的5个面
  • 六边形：用平面切过长方体的6个面

不可能的截面形状：

  • 钝角三角形、直角三角形：与正方体相同的原因
  • 正五边形：与正方体相同，截面切过5个面时必然产生平行边，而正五边形无平行边
  • 任何曲线图形：长方体完全由平面组成
  • 七边形及以上：长方体只有6个面
3. 圆柱的截面特征

可能的截面形状：

  • 圆：平行于底面切割，得到圆形截面
  • 矩形：垂直于底面切割（经过轴线），得到矩形截面
  • 椭圆：斜着切割圆柱（不平行也不垂直于底面），得到椭圆截面

不可能的截面形状：

  • 梯形：圆柱无法截出梯形。圆柱的两个底面平行，切割平面与两个底面的交线也平行，而侧面是曲面只能产生曲线，无法形成梯形
  • 三角形：圆柱无法截出三角形
  • 半圆：圆柱无法截出半圆。从顶面斜切圆柱，截出的是椭圆的一部分，而不是半圆
  • 五边形及以上多边形：圆柱的平面部分只有2个底面，截面中直线边最多2条

关键判断：斜切过圆柱的侧面必有曲线（椭圆）。如果选项中出现梯形或三角形，可以直接排除。

4. 圆锥的截面特征

可能的截面形状：

  • 圆：平行于底面切割，得到圆形截面
  • 三角形：经过顶点垂直于底面切割，得到等腰三角形截面
  • 椭圆：斜着切割圆锥（不平行也不垂直于底面，且不经过顶点），得到椭圆截面
  • 抛物线：切割平面平行于圆锥的母线（侧面的直线），得到抛物线截面（较少考查）
  • 双曲线：切割平面与圆锥轴线平行但不经过轴线，得到双曲线截面（较少考查）

不可能的截面形状：

  • 矩形：圆锥无法截出矩形。圆锥的侧面是曲面，且顶点是尖的，无法形成矩形的四条边
  • 梯形：圆锥无法截出梯形
  • 四边形及以上的多边形：圆锥的截面只能是三角形或曲线图形
5. 球体的截面特征

可能的截面形状：

  • 圆：球体的任何截面都是圆。无论从哪个角度切割，截面永远是圆形

不可能的截面形状：

  • 任何非圆形图形：球体的截面只能是圆，不可能是椭圆、三角形、矩形或任何其他形状

关键判断：球体是最简单的立体图形，截面永远是圆。如果题干给出球体，选项中只有圆形是可能的截面。

6. 圆台的截面特征

可能的截面形状：

  • 圆：平行于底面切割，得到圆形截面
  • 等腰梯形：垂直于底面切割（经过轴线），得到等腰梯形截面
  • 椭圆：斜着切割圆台，得到椭圆截面

不可能的截面形状：

  • 直角梯形：圆台的对称性决定了截面梯形只能是等腰梯形
  • 三角形：圆台没有尖顶，无法截出三角形
  • 矩形：圆台的上下底面大小不同，无法截出矩形
7. 三棱柱的截面特征

可能的截面形状：

  • 三角形：平行于底面切割，得到三角形截面
  • 四边形：切过侧面和底面，得到四边形截面（可以是梯形、平行四边形、矩形等）
  • 五边形：切过三棱柱的5个面，得到五边形截面

不可能的截面形状：

  • 任何曲线图形：三棱柱完全由平面组成
  • 六边形及以上：三棱柱只有5个面
8. 四棱锥的截面特征

可能的截面形状：

  • 三角形：切过顶点和底面的两条边，得到三角形截面
  • 四边形：平行于底面切割，或切过4个侧面，得到四边形截面
  • 五边形：切过四棱锥的5个面，得到五边形截面

不可能的截面形状：

  • 长方形（正四棱锥）：正四棱锥由于四个侧面是等腰三角形且对称，截面四边形不可能出现四个直角，因此截不出长方形
  • 任何曲线图形：四棱锥完全由平面组成
  • 六边形及以上：四棱锥只有5个面
9. 常见立体图形截面特征速查表
立体图形 可能的截面 不可能的截面 关键记忆点
正方体 三角形（锐角、等腰、等边）、四边形（梯形、平行四边形、矩形、菱形、正方形）、五边形、六边形 钝角三角形、直角三角形、正五边形、直角梯形、曲线图形、七边形及以上 最多六边形，不能有钝角/直角三角形和正五边形
长方体 三角形（锐角、等腰）、四边形（梯形、平行四边形、矩形、菱形）、五边形、六边形 钝角三角形、直角三角形、正五边形、曲线图形、七边形及以上 与正方体类似，可截出菱形，不能有钝角/直角三角形和正五边形
圆柱 圆、矩形、椭圆 梯形、三角形、半圆、五边形及以上 斜切必有曲线（椭圆），不能截出梯形和半圆
圆锥 圆、三角形（等腰）、椭圆、抛物线、双曲线 矩形、梯形、四边形及以上的多边形 经过顶点是三角形，不经过顶点是曲线
球体 圆 任何非圆形图形 截面永远是圆
圆台 圆、等腰梯形、椭圆 直角梯形、三角形、矩形 垂直切是等腰梯形，不能是直角梯形
三棱柱 三角形、四边形、五边形 曲线图形、六边形及以上 最多五边形
四棱锥 三角形、四边形、五边形 长方形（正四棱锥）、曲线图形、六边形及以上 最多五边形，正四棱锥截不出长方形

记忆技巧：

  • 面数决定边数：截面的边数不会超过立体图形的面数
  • 平面无曲线：完全由平面组成的立体图形（正方体、长方体、棱柱、棱锥），截面不可能有曲线
  • 曲面有曲线：包含曲面的立体图形（圆柱、圆锥、球体），斜切必有曲线
  • 特殊不可能：正方体不能截出钝角三角形、直角三角形和正五边形；圆柱不能截出梯形和半圆；圆锥不能截出矩形；正四棱锥不能截出长方形

方法二：排除法

基本定义：排除法是截面图解题的核心方法。通过识别立体图形的类型和特征，利用"不可能的截面"快速排除错误选项。排除法的关键是记住常见立体图形的不可能截面，看到选项中出现不可能的截面形状，立即排除。

1. 排除法的应用步骤

步骤一：识别立体图形类型

观察题干给出的立体图形，判断是正方体、圆柱、圆锥、球体，还是组合体、镂空体。

步骤二：回忆不可能的截面

根据立体图形的类型，回忆该图形不可能出现的截面形状。例如，正方体不能截出钝角三角形，圆柱不能截出梯形。

步骤三：逐一检查选项

逐一检查选项中的图形，如果某个选项是不可能的截面，立即排除。

步骤四：验证剩余选项

如果排除法无法排除所有错误选项，对剩余选项进行进一步验证（如想象切割过程、验证边数等）。

2. 排除法的快速判断技巧

技巧一：看曲线

  • 如果立体图形完全由平面组成（正方体、长方体、棱柱、棱锥），选项中有曲线的图形可以直接排除
  • 如果立体图形包含曲面（圆柱、圆锥、球体），选项中可能有曲线，需要进一步判断

技巧二：看边数

  • 截面的边数不会超过立体图形的面数。如果选项中的图形边数超过面数，直接排除
  • 例如，正方体有6个面，选项中出现七边形或八边形，直接排除

技巧三：看特殊形状

  • 正方体：看到钝角三角形、直角三角形、直角梯形，直接排除
  • 圆柱：看到梯形、三角形，直接排除
  • 圆锥：看到矩形、梯形，直接排除
  • 球体：看到任何非圆形图形，直接排除

技巧四：看对称性

  • 如果立体图形具有对称性（如正方体、圆柱、圆锥），截面通常也具有对称性
  • 如果选项中的图形明显不对称，而立体图形是对称的，需要仔细验证

方法三：组合立体图形的截面判断法

基本定义：组合立体图形是由两个或多个基本立体图形组合而成的复杂图形。组合立体图形的截面判断需要综合考虑各个组成部分的截面特征，以及它们之间的连接关系。这类题目难度较大，需要较强的空间想象能力。

1. 组合立体图形的类型

拼接型组合：

  • 定义：两个或多个立体图形通过面与面的拼接组合在一起，如两个正方体拼接、圆柱与圆锥拼接等
  • 截面特征：切割平面可能同时经过多个立体图形，截面是各个立体图形截面的组合
  • 判断要点：分别判断切割平面经过哪些立体图形，然后将各部分的截面组合起来

嵌入型组合：

  • 定义：一个立体图形嵌入到另一个立体图形中，如圆柱嵌入正方体、球体嵌入圆柱等
  • 截面特征：切割平面可能同时切过外部图形和内部图形，截面会显示两个图形的边界
  • 判断要点：注意内外图形的边界关系，截面上会同时出现两个图形的轮廓
2. 组合立体图形的解题步骤

步骤一：分解组合体

将组合立体图形分解为若干个基本立体图形，识别每个基本图形的类型（正方体、圆柱、圆锥等）。

步骤二：判断切割路径

根据题干描述或选项特征，判断切割平面经过哪些基本立体图形。

步骤三：分别判断截面

对每个被切割的基本立体图形，分别判断其截面形状。

步骤四：组合截面

将各个基本立体图形的截面组合起来，得到最终的截面形状。注意连接处的处理。

3. 组合立体图形的注意事项
  • 曲线与直线的组合：如果组合体中既有平面立体图形（如正方体）又有曲面立体图形（如圆柱），截面可能同时包含直线和曲线
  • 边界的连续性：截面的边界必须是连续的，不能有断裂。如果选项中的截面边界不连续，可以排除
  • 内外关系：对于嵌入型组合，截面上会同时出现外部图形和内部图形的轮廓，注意它们的相对位置关系
  • 对称性保持：如果组合体具有对称性，截面通常也具有对称性（除非切割平面不对称）

方法四：镂空图形的截面判断法

基本定义：镂空图形是指立体图形内部被挖空或穿透的图形。镂空图形的截面判断是截面图题目的难点，因为需要同时考虑外部轮廓和内部镂空部分的截面。镂空图形的截面可能出现"图形套图形"的情况。

1. 镂空图形的类型

贯穿型镂空：

  • 定义：镂空部分从立体图形的一端贯穿到另一端，如正方体中间挖一个圆柱形的孔
  • 截面特征：如果切割平面经过镂空部分，截面上会出现两个独立的轮廓（外部轮廓和内部镂空轮廓）
  • 判断要点：分别判断外部图形和镂空部分的截面，两者会同时出现在截面上

凹陷型镂空：

  • 定义：镂空部分只从一端凹陷进去，没有贯穿，如正方体表面挖一个半球形的凹陷
  • 截面特征：如果切割平面经过凹陷部分，截面上会出现凹陷的边界；如果切割平面不经过凹陷部分，截面与普通图形相同
  • 判断要点：判断切割平面是否经过凹陷部分，以及凹陷部分的深度
2. 镂空图形的解题步骤

步骤一：识别镂空类型

判断镂空是贯穿型还是凹陷型，以及镂空部分的形状（圆柱形、长方体形、球形等）。

步骤二：判断切割位置

根据题干描述或选项特征，判断切割平面是否经过镂空部分。

步骤三：分别判断外部和内部截面

  • 外部截面：判断外部立体图形被切割后的截面形状
  • 内部截面：判断镂空部分被切割后的截面形状

步骤四：组合截面

将外部截面和内部截面组合起来。如果是贯穿型镂空，截面上会出现"图形套图形"的情况（如大圆套小圆、大矩形套小矩形）。

3. 镂空图形的注意事项
  • 镂空与挖空的区别（高频考点）：镂空是指内部贯穿、暴露在外的空洞部分；挖空是指内部被掏空但未贯穿、不暴露在外的部分。关键区别：挖空部分的截面有实线（因为切割经过实体内部），镂空部分的截面无实线（因为该处是空的，刀切不到东西）。如果选项中镂空区域出现了实线，可以直接排除
  • 内外轮廓的相对位置：如果切割平面经过镂空部分，截面上的内部轮廓必须完全位于外部轮廓内部，不能相交或超出
  • 对称性：如果镂空部分是对称的（如圆柱形孔），截面上的内部轮廓也应该是对称的
  • 曲线与直线的组合：如果外部是平面立体图形（如正方体），内部是曲面镂空（如圆柱形孔），截面可能同时包含直线（外部）和曲线（内部）
4. 镂空图形的典型截面特征
镂空类型 典型截面特征 示例
正方体中间挖圆柱形孔（贯穿） 外部是多边形（三角形、四边形、五边形、六边形），内部是圆或椭圆 正方形套圆、矩形套椭圆
圆柱中间挖圆柱形孔（贯穿） 外部是圆、矩形或椭圆，内部是圆或椭圆 大圆套小圆、矩形套圆
正方体表面挖半球形凹陷 如果切过凹陷，外部是多边形，内部是圆弧 矩形内部有圆弧凹陷
圆柱表面挖长方体凹陷 如果切过凹陷，外部是圆或椭圆，内部是矩形 圆内部有矩形凹陷

关键判断：镂空图形的截面最大特点是"图形套图形"。如果选项中出现一个图形完全包含在另一个图形内部，很可能是镂空图形的截面。

三、典型例题精讲

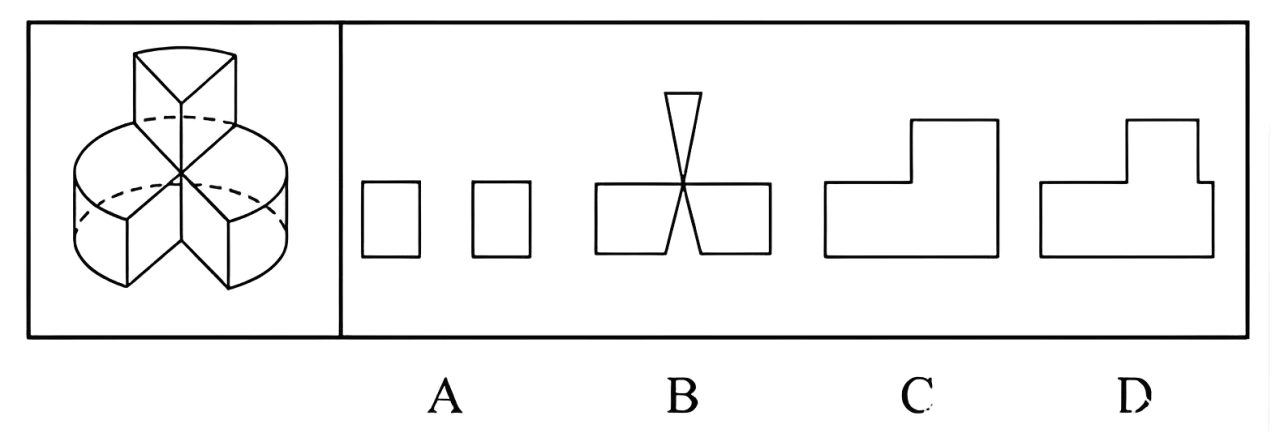

【例1】曲面立体图形-圆柱截面判断

左图为给定的立体图形，将其从任一面剖开，以下哪个不可能是该立体图形的截面？

点击查看解析

解析：本题为截面图题目。题干图形是"缺了一块"的圆柱体，本质上可以近似看成圆柱体来分析。

解题思路：利用常见立体图形的截面特征记忆法，回忆圆柱不可能出现的截面形状。核心结论：圆柱体无法截出梯形。

验证选项：

  • A项：可以截出，排除
  • B项：圆柱体无法截出梯形。圆柱的两个底面平行，切割平面与两个底面的交线也平行，而侧面是曲面，与切割平面相交只能产生曲线，无法形成梯形所需的直线腰边，因此不可能截出梯形，当选
  • C项：可以截出，排除
  • D项：可以截出，排除

答案：B

方法总结：对于曲面立体图形的截面判断，关键是记住"斜切过曲面必有曲线"。圆柱的截面只能是圆、矩形、椭圆，不可能是梯形、三角形等其他形状。本题虽然题干图形不是标准圆柱，但可以近似看成圆柱来应用结论，快速排除不可能的截面。

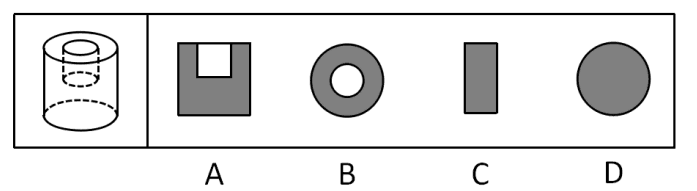

【例2】镂空图形-镂空与挖空的截面区分

左图为给定的立体，从任意角度剖开，右边哪一项不可能是它的截面图？

点击查看解析

解析：本题为截面图题目。题干给出的是一个镂空立体图形（外部圆柱，内部有贯穿的圆柱形孔），需要判断从任意角度剖开后哪个截面不可能出现。

解题思路：利用镂空图形的截面判断法。核心考点：镂空部分（暴露在外的空洞）截面不应有线条，挖空部分（未暴露在外的空心）截面有实线。

逐项分析：

  • A项：外轮廓是矩形（正方形），只能从上向下竖着切出矩形，此时刀需经过内部圆柱。从上向下看，内部圆柱是暴露在外面的，属于镂空部分，截面不应有线条。但A项在截面上方中间部分出现了线，不能切出，当选
  • B项：同心圆，横着经过内部圆柱可以切出。此时内部圆柱没有暴露在外面，属于挖空部分，所以截面中间有实线是正确的，排除
  • C项：矩形，从上向下竖着不经过内部圆柱可以切出，排除
  • D项：完整的圆，横着拦腰不经过内部圆柱可以切出，排除

答案：A

方法总结：镂空图形的截面判断，最关键的考点是区分"镂空"与"挖空"：从某个角度看内部空洞暴露在外属于镂空（截面无线条），内部空洞不暴露在外属于挖空（截面有实线）。同一个立体图形，不同切割方向下，同一个内部结构可能分别属于镂空或挖空。如果选项中镂空区域出现了实线，可以直接排除。

四、高频易错点与命题陷阱

易错点 错误表现 正确做法
混淆截面图与剖面图 将截面图理解为剖面图，认为截面图要看剖开后的整体投影 截面图只看切口的形状，是二维图形；剖面图要看剖开后的整体投影，类似于三视图。截面图是"伤口"形状，剖面图是"剖开后的样子"
违反"一刀切到底"原则 认为可以分段切割或拐弯切割，导致判断出不可能的截面 切割平面必须是一个完整的平面，一刀连续切割，不能中途停顿或拐弯。截面的边界线是连续的直线或曲线，不能有折线
不理解"降维思想" 试图在截面上看到立体图形的所有信息，或者无法将三维图形转换为二维截面 截面图是三维降维到二维的结果，只能反映切口处的形状，无法反映立体图形的整体结构。要学会从三维想象到二维投影
截面边数判断错误 认为截面的边数可以超过立体图形的面数，或者不知道如何计算截面边数 截面的边数不会超过立体图形的面数。正方体有6个面，截面最多6条边；三棱柱有5个面，截面最多5条边。如果选项中的图形边数超过面数，直接排除
混淆直线与曲线立体图形 认为正方体可以截出曲线，或者认为圆柱不能截出曲线 完全由平面组成的立体图形（正方体、长方体、棱柱、棱锥），截面永远不会出现曲线。包含曲面的立体图形（圆柱、圆锥、球体），斜切必有曲线
忘记特殊不可能的截面 认为正方体可以截出钝角三角形、直角三角形或正五边形，认为圆柱可以截出梯形或半圆 记住特殊不可能的截面：正方体不能截出钝角三角形、直角三角形、正五边形、直角梯形；圆柱不能截出梯形、三角形、半圆；圆锥不能截出矩形、梯形；正四棱锥不能截出长方形；球体只能截出圆
组合立体图形分解错误 无法正确分解组合立体图形，或者不知道如何组合各部分的截面 将组合立体图形分解为若干个基本立体图形，判断切割平面经过哪些部分，分别判断各部分的截面，然后组合。注意连接处的处理
镂空图形内外轮廓关系错误 认为内部轮廓可以与外部轮廓相交或超出，或者不知道如何判断镂空图形的截面 镂空图形的截面是"图形套图形"，内部轮廓必须完全位于外部轮廓内部，不能相交或超出。分别判断外部和内部的截面，然后组合
忽略对称性 对于对称的立体图形，选择了不对称的截面 如果立体图形具有对称性（如正方体、圆柱、圆锥），截面通常也具有对称性（除非切割平面不对称）。如果选项中的图形明显不对称，需要仔细验证
空间想象能力不足 无法想象切割过程，或者无法将立体图形的切割转换为二维截面 多练习空间想象，可以借助实物模型（如纸盒、橡皮泥）进行切割实验。也可以参考三视图进行验证：三视图基本上都可以通过截面得到

特别提醒：截面图题目的核心是"空间切割想象"和"截面形状判断"。不要试图在脑海中完整地构建切割过程，而是要通过记忆常见立体图形的截面特征、利用排除法快速排除错误选项。当你能排除3个选项时，剩下的那个就是正确答案，即使你无法完全验证它的正确性。截面图题目通常可以在40-50秒内完成，如果超过60秒还没有思路，建议先跳过，做完其他题目再回来思考。

五、小结与刷题建议

核心要点回顾

  • 基本概念：截面图是用平面切割立体图形，切口处的断面在二维平面上的投影图形。截面图与剖面图的区别在于：截面图只看切口的形状，剖面图要看剖开后的整体投影
  • 两大核心原则：
    • 一刀切到底：切割平面必须是一个完整的平面，一刀连续切割，不能中途停顿或拐弯
    • 降维思想：截面图是三维立体图形降维到二维平面的结果，只能反映切口处的形状
  • 通用特性：
    • 截面边数不会超过立体图形的面数
    • 完全由平面组成的立体图形，截面永远不会出现曲线
    • 包含曲面的立体图形，斜切必有曲线
    • 三视图基本上都可以通过截面得到
  • 核心方法：
    • 方法一：常见立体图形的截面特征记忆法（记住每种立体图形可能和不可能的截面）
    • 方法二：排除法（利用不可能的截面快速排除错误选项）
    • 方法三：组合立体图形的截面判断法（分解组合体，分别判断各部分截面，然后组合）
    • 方法四：镂空图形的截面判断法（分别判断外部和内部截面，注意"图形套图形"特征）
  • 解题优先级：常见立体图形特征记忆 → 排除法 → 组合/镂空图形判断法

分阶段刷题建议

基础阶段：

  • 目标：掌握截面图的基本概念和常见立体图形的截面特征
  • 策略：
    • 先学习"一刀切到底"和"降维思想"两大核心原则，理解截面图的本质
    • 重点记忆常见立体图形的截面特征速查表，特别是不可能的截面
    • 学会快速识别立体图形类型（平面立体图形vs曲面立体图形）
    • 掌握排除法，看到不可能的截面立即排除
  • 刷题量：每种立体图形至少10-15题，建立基本题感。重点练习正方体、圆柱、圆锥等常见题型
  • 易错点关注：混淆截面图与剖面图、违反"一刀切到底"原则、忘记特殊不可能的截面

进阶阶段：

  • 目标：提高复杂题目的识别速度，掌握组合立体图形和镂空图形的截面判断
  • 策略：
    • 重点练习组合立体图形的截面判断，学会分解组合体、分别判断、组合截面
    • 练习镂空图形的截面判断，掌握"图形套图形"的特征
    • 熟悉方法选择策略，根据题目特征快速选择最优方法
    • 练习在排除法无法快速解题时，通过空间想象验证剩余选项
  • 刷题量：综合题目至少20-30题，熟练掌握方法选择和组合应用
  • 易错点关注：组合立体图形分解错误、镂空图形内外轮廓关系错误、忽略对称性

冲刺阶段：

  • 目标：提升做题速度，减少失误，稳定正确率
  • 策略：
    • 限时训练，每题控制在40-50秒内完成
    • 总结个人易错点，针对性强化练习。如果经常在特殊不可能截面上出错，就专门练习记忆
    • 练习快速识别题目类型：看到单一立体图形想特征记忆法，看到组合体想分解法，看到镂空想"图形套图形"
    • 遇到难题果断跳过，不要在一道题上浪费过多时间。截面图题目如果60秒内找不到突破口，可能是思路错了
  • 刷题量：每周至少完成1-2套完整模拟题中的截面图题目，保持题感
  • 易错点关注：时间分配不合理、空间想象能力不足、截面边数判断错误

做题技巧提醒

  • 方法选择优先级：特征记忆秒杀 → 排除法快排 → 组合/镂空分步判断
  • 四看排除口诀：一看曲线（平面体无曲线）、二看边数（不超过面数）、三看特殊（钝角/直角三角形、正五边形、梯形等）、四看对称
  • 镂空关键区分：挖空截面有实线，镂空截面无实线
  • 时间控制：目标40-50秒/题，超过60秒果断跳过
  • 辅助验证：三视图的形状基本都能截出，可用于反向验证

最后提醒：截面图题目虽然考查频率逐渐上升，但掌握截面图的解题方法对于全面攻克空间类题目至关重要。截面图的核心是"空间切割想象"和"截面形状判断"，解题的关键是通过记忆常见立体图形的截面特征、利用排除法快速排除错误选项。只要掌握四大核心方法，通过大量练习培养空间想象能力，截面图题目的正确率可以稳定在75%以上。记住：你的目标是通过排除法快速找到正确答案，而不是在脑海中完整构建切割过程。祝你备考顺利！
